单极组合式安全滑接输电装置

简要描述:单极组合式安全滑接输电装置可根据不同的需要任意组合。按结构形式分为“H"和“S"型两种系列,按其材质可分为铜质和铝质滑线。

  • 销售地址:上海
  • 厂商性质:生产厂家
  • 更新时间:2023-10-17
  • 访  问  量:654
详情介绍

      单极组合式滑线具有运行速度快、截流量大、耐温性能优良等优点,其防护等级可达IP23。
铝质滑线导轨(简称铝导线)内腔顶部与集电器接触面采用冷压焊技术,把不锈钢带与铝导线复合成一体,以避免铜铝接触的电腐蚀性和增强接触的性能,其寿命可以达到10年以上。
    导线与集电器接触面作成“V”或“U”形沟槽,保证了集电器运行的平稳性。
    DHS型(即“8”型)其内腔可运行多种集电器,其中小车式集电器性能平稳可靠,运行速度快。

单极组合式安全滑接输电装置安装形式示意图
    注:本装置一般采用正装、侧装方式。允许多根排列和制弯道(弯道半径小不得小于1.5m)括号内尺寸适合于200-300A的导轨,L1L2L3PE之间的间距a为90mm。

HXPnR-M、HXPnR-C、HXPnR- Ω 系列单极组合式滑触线

型号规格

滑触线截面尺寸(mm)

载流量(A)

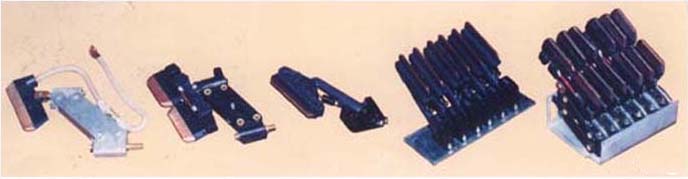

适配置式集电器

A

B

C

HXPnR-M-100

15.2

9.6

3.8

100

MJD-100-M1、MJD100-M2

HXPnR-C-120

15.8

14.8

5.4

120

MJD-120-C1、MJD120-C2

HXPnR- Ω-100

17.8

12

6.1

100

MJD-100- Ω

注:1、滑触线标准长度:4m。2、HXPnR-M与HXPnR-C以及HXPnR- Ω性能相同,几何形状不同。


单极组合式安全滑接输电装置安装维护说明
    1、安装说明
    在安装滑触线前先将角钢支架按照用户选择的安装形式,根据滑触线的悬挂间距固定好,在安装现场把每6米一根的滑触线上套上所需的悬挂座,和两端接头护套各一个,还在一端装上铝接头一个,装铝接头时应注意只能将铝导轨伸进接头的1/2留给另一根导轨连接用,以上工作准备好后,再把一根一根的滑触线悬挂在支架上,进行全线连接,连接时应拧紧每个接头的螺丝。在滑触线全线长超过200米时应加装伸缩装置(伸缩装置本厂随时供应),在引接电源线进线时,可在每6米一根的接头处引接,具体接法可参照前面接头装置图。
    在安装弯道滑触线时,悬吊距离应相应缩短,具体尺寸可根据现场条件而定。
    在安装导电器时先把导电器装在配套的方管上,选择与滑触线配合的适当位置固定在用电设备上,应注意为使导电器与滑触线有很好的跟踪性能和良好的接触能力,导电器与滑触线应安装在同一垂直、水平方向。

    2、维护保养
    安全滑触线在正常运行中应做定期检查,因为用电设备是每个工矿企业的主要生产工具,稍有差错就会直接影响工厂的生产效益。在检查滑触线时应检查每6米一个接头处是否有松动、脱开,在检查导电器时,应检查活动部位是否转动灵活,拉簧是否疲劳,电刷磨损等情况(这些情况都会影响到滑触线导电性能和导电器的跟踪性能。应及时作好调整)。
    节假日设备整修期,将导电器脱出导管,检查导电器电刷滚轮磨损情况,如电刷伸出量小于规定有效长度时,要及时更换,导向滚轮变形严重时,亦需更换,以保持导电器运行正常和电刷的良好接触,并清查造成的原因。安全滑触线所有零部件中,电刷是正常会磨损的零件。
